금속 루핑 롤 포머는 건설 산업, 특히 금속 루핑 자재 제조에 관련된 장비의 중요한 부분입니다. 공급자로서이전 금속 루핑 롤, 나는 이러한 기계의 작동 방식과 생산 과정에서의 중요성에 대해 잘 알고 있습니다.
1. 금속 루핑 롤 포머 소개

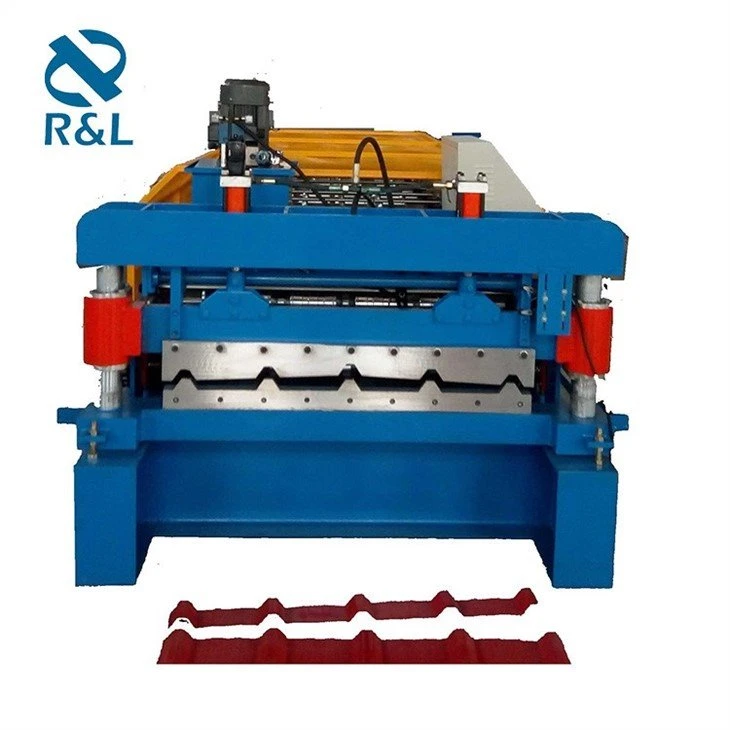

금속 루핑 롤 포머는 평평한 금속 시트를 루핑에 사용되는 다양한 프로파일로 변환하도록 설계된 특수 기계입니다. 이러한 프로파일은 지붕 프로젝트의 특정 요구 사항에 따라 단순한 주름 모양부터 보다 복잡한 디자인까지 다양합니다. 롤 성형 공정은 매우 효율적이며 상대적으로 빠른 속도로 고품질 지붕 자재를 생산할 수 있습니다.
2. 이전 금속 루핑 롤의 기본 구성 요소
언코일러
언코일러는 롤 성형 공정의 시작점입니다. 이것은 평평한 금속 시트의 큰 코일을 고정합니다. 금속 코일은 일반적으로 강철, 알루미늄 또는 구리와 같은 재료로 만들어집니다. 언코일러는 회전하면서 금속 시트를 기계의 다음 단계로 점진적으로 공급하도록 설계되었습니다. 금속이 풀리는 속도를 제어하는 브레이크 시스템이 있어 부드럽고 일관된 공급을 보장합니다.
공급 시스템
공급 시스템은 언코일러에서 롤 성형 섹션으로 편평한 금속 시트를 안내하는 역할을 합니다. 일반적으로 금속 시트를 잡고 앞으로 이동시키는 롤러 세트로 구성됩니다. 금속 시트가 올바른 속도와 정렬로 공급되도록 공급 시스템을 정확하게 보정해야 합니다. 이 단계에서 정렬이 잘못되면 최종 지붕 제품에 결함이 발생할 수 있습니다.
롤 - 성형 스테이션
롤 성형 스테이션은 금속 루핑 롤 성형기의 핵심입니다. 이 스테이션은 일련으로 배열된 여러 세트의 롤러로 구성됩니다. 각 롤러 세트는 금속 시트를 원하는 프로파일로 점차적으로 형성하도록 설계되었습니다. 금속 시트가 각 스테이션을 통과할 때 롤러는 압력을 가하고 금속을 점차적으로 구부립니다. 롤 성형 스테이션의 수는 프로파일의 복잡성에 따라 달라질 수 있습니다. 단순한 프로파일의 경우 스테이션이 5~10개 정도 있을 수 있고 보다 복잡한 설계의 경우 20개 이상이 있을 수 있습니다.
절단 시스템
금속 시트가 원하는 프로파일로 형성되면 적절한 길이로 절단해야 합니다. 금속 루핑 롤 포머의 절단 시스템은 기계식 또는 유압식일 수 있습니다. 기계식 절단 시스템은 회전 블레이드를 사용하여 금속을 절단하는 반면, 유압식 절단 시스템은 유압 프레스를 사용하여 금속을 절단합니다. 절단 시스템은 금속 시트의 공급 속도와 동기화되어 정확한 절단을 보장합니다.
제어 시스템
금속 루핑 롤 포머의 제어 시스템은 기계 작동을 모니터링하고 조정하는 데 사용됩니다. 이를 통해 작업자는 루핑 시트의 길이, 기계 속도, 생산할 프로파일 수와 같은 매개변수를 설정할 수 있습니다. 최신 제어 시스템은 컴퓨터 기반인 경우가 많아 더 높은 정밀도와 유연성을 제공합니다. 또한 다양한 프로필 설정을 저장할 수 있어 다양한 지붕 디자인 간에 빠르게 전환할 수 있습니다.
3. 롤 성형 공정 상세
초기 형성
평평한 금속 시트가 첫 번째 롤 성형 스테이션에 들어가면 롤러가 금속에 작은 굴곡을 만들기 시작합니다. 이러한 초기 굽힘은 일반적으로 매우 완만하며 추가 성형을 위해 금속을 준비하도록 설계되었습니다. 첫 번째 스테이션의 롤러 모양은 원하는 프로파일의 시작점과 일치하도록 세심하게 설계되었습니다.
프로그레시브 벤딩
금속 시트가 후속 롤 성형 스테이션을 통해 이동함에 따라 굴곡이 더욱 뚜렷해집니다. 각 롤러 세트는 특정 굽힘 증가분을 만들어 평평한 금속 시트를 최종 프로파일로 점진적으로 변형하도록 설계되었습니다. 롤러는 고품질 강철로 만들어졌으며 일관되고 정확한 굽힘을 보장하기 위해 정밀하게 가공되었습니다.
최종 성형
마지막 몇 개의 롤 성형 스테이션에서는 금속 시트가 최종 형태로 성형됩니다. 이 스테이션의 롤러는 프로파일을 미세 조정하고 모든 치수가 지정된 공차 내에 있도록 설계되었습니다. 이전 스테이션에서 발생할 수 있는 편차를 수정하기 위해 이 단계에서 사소한 조정을 수행할 수 있습니다.
4. 금속 루핑 롤 포머 사용의 장점
비용 - 효율성
금속 루핑 롤 포머 사용의 주요 장점 중 하나는 비용 효율성입니다. 제조업체는 지붕 자재를 내부에서 생산함으로써 운송 비용을 절약하고 대규모 재고의 필요성을 줄일 수 있습니다. 또한 롤 성형 공정은 고도로 자동화되어 기존 제조 방법에 비해 인건비가 절감됩니다.
맞춤화
금속 루핑 롤 포머는 높은 수준의 맞춤화를 제공합니다. 제조업체는 기계의 프로파일 설정을 쉽게 변경하여 다양한 지붕 디자인을 제작할 수 있습니다. 이를 통해 다양한 고객과 프로젝트의 특정 요구 사항을 충족할 수 있습니다. 단순한 주거용 지붕 프로젝트이든 대규모 상업용 건물이든 관계없이 금속 루핑 롤 포머는 필요한 지붕 자재를 생산할 수 있습니다.
고품질 제품
롤 성형 공정은 일관된 치수와 프로파일을 갖춘 고품질 지붕 자재를 생산합니다. 롤러를 정밀하게 제어하면 각 루핑 시트가 다음 시트와 동일해지며 이는 올바른 설치에 매우 중요합니다. 또한, 고품질 금속을 사용하고 점진적인 성형 공정을 통해 강력하고 내구성이 뛰어난 지붕 제품이 탄생합니다.
4. 유지 관리 및 안전 고려 사항
유지
금속 루핑 롤 포머를 양호한 작동 상태로 유지하려면 정기적인 유지 관리가 필수적입니다. 롤러는 마모를 방지하기 위해 정기적으로 청소하고 윤활유를 발라야 합니다. 절단 날이 무뎌지면 날을 갈거나 교체해야 합니다. 또한 정확한 작동을 보장하기 위해 제어 시스템을 주기적으로 점검하고 교정해야 합니다.
안전
금속 루핑 롤 포머를 작동할 때는 안전이 가장 중요합니다. 작업자는 장비를 안전하게 사용하는 방법에 대한 교육을 받아야 합니다. 기계에는 움직이는 부품에 대한 접근을 방지하기 위한 안전 가드가 장착되어 있어야 합니다. 오작동이 발생할 경우 비상 정지 버튼에 쉽게 접근할 수 있어야 합니다. 또한 장갑, 보안경 등 적절한 개인 보호 장비를 항상 착용해야 합니다.
5. 관련 기계 및 응용
금속 루핑 롤 포머 외에도 건설 업계에서 사용되는 기타 관련 롤 포밍 기계가 있습니다. 그러한 기계 중 하나는박스 빔 롤 성형 기계. 박스 빔 롤 성형 기계는 랙 및 프레임 구성과 같은 구조적 응용 분야에 일반적으로 사용되는 상자 모양의 빔을 생산하는 데 사용됩니다.
또 다른 관련 기계는루핑 시트 롤 성형 기계. 금속 루핑 롤 성형기와 유사하지만 루핑 시트 롤 성형 기계는 상업용 및 산업용 건물을 위한 대규모 루핑 시트 생산에 더 중점을 둡니다.
6. 결론 및 행동 촉구
결론적으로, 금속 루핑 롤 포머는 금속 루핑 자재 생산에 중요한 역할을 하는 매우 효율적이고 다재다능한 기계입니다. 고품질의 맞춤형 지붕 시트를 생산할 수 있는 능력 덕분에 건설 산업 제조업체에게 필수적인 도구입니다.
금속 루핑 롤 포머 시장에 있거나 당사 제품에 대해 질문이 있는 경우 자세한 논의를 위해 당사에 연락해 주시기 바랍니다. 당사의 전문가 팀은 귀하의 특정 요구 사항에 적합한 기계를 찾는 데 도움을 드릴 준비가 되어 있습니다. 귀하가 소규모 지붕 공사업체이건 대규모 제조업체이건 관계없이 당사는 귀하의 요구 사항을 충족하는 솔루션을 제공할 수 있습니다.
참고자료
- William T. Wagoner의 "롤 성형 기술". 이 책은 롤 성형 공정과 롤 성형 기계 설계에 대한 심층적인 지식을 제공합니다.
- AISI(American Iron and Steel Institute) 및 SMACNA(판금 및 공조 계약업체 전국 협회)와 같은 조직에서 발행한 산업 표준 및 지침입니다. 이 표준은 롤 성형 금속 제품의 품질과 안전성을 보장합니다.
