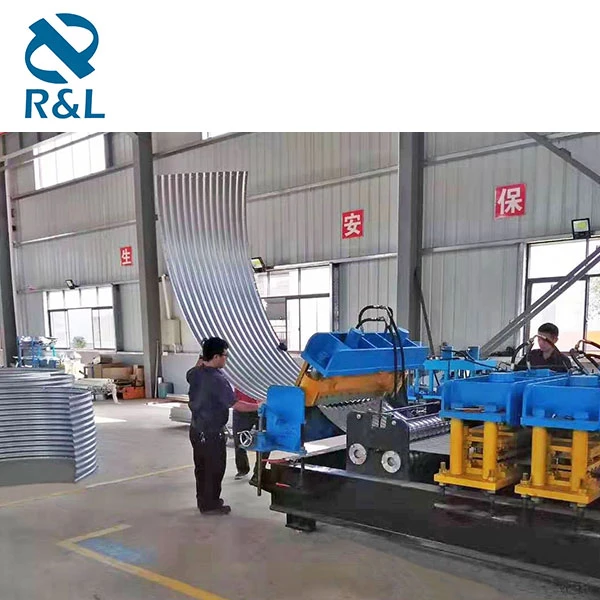

물 탱크 제조 기계 또는 물 탱크 제조 기계라고도 알려진 물 탱크 기계는 고품질 강철 물 탱크를 제조하는 데 사용됩니다. 이 탱크는 내구성이 뛰어나 물 저장, 운반 등 다양한 용도로 사용할 수 있습니다. 이 기계는 첨단 기술을 사용하여 강판을 원하는 크기와 모양으로 절단, 성형 및 용접하여 완성된 탱크의 최고 품질을 보장합니다.
우리는 장비의 성능을 보장하기 위해 중국의 매우 유명한 회사로부터 주요 구성 요소를 구입하며, 귀하의 사양과 개요 도면에 따라 맞춤화하고 디자인할 수도 있습니다. 우리는 수십 년의 생산 경험을 가지고 있으며 최고의 사전 판매 및 애프터 서비스를 제공합니다. 궁금한 점이 있으시면 문의해 주시면 됩니다.
물 탱크 기계의 프로필 도면
기술적인 매개변수
| 제품명 | 물 탱크 기계 |
| 프로필의 재질 | 195-235Mpa GI 또는 탄소강 |
| 두께 범위 | 3-4mm |
| 메인 모터 전원 | 60kw, AC 모터, 주 기계 내부 모터 (브랜드: 중국 Guomao) (최종 설계에 따름) |
| 기계 전압, 주파수, 위상 | 380V, 50Hz, 3상 |
| 롤 스테이션 | 약 20개 스테이션(최종 설계에 따름) |
| 롤러 재질 | 경도 58-62 정도의 Gcr15 베어링 재질 크롬 도금 표면, CNC |
| 샤프트 직경 | ￠150mm 재질: 담금질 및 템퍼링 기능이 있는 SAE1045 |
| 기계 롤 성형 속도 | 18m/분 |
| 전염 | 기어 박스 200*500(외부는 주철이고 표면은 광택과 페인트가 필요합니다. 내부는 60# 단조 및 프레스 금속입니다) |
| 롤 포머에는 레벨링 조정을 위해 베이스에 레벨링 볼트가 있습니다. | |
| 기계 베이스 프레임은 H빔 용접강을 채택합니다. | |
| 메인 롤 성형 기계에는 오작동이 발생할 경우 긴급 정지를 위한 2개의 버튼이 있습니다. | |
| 기계는 기계를 더욱 강하게 만들기 위해 새로운 스테이션을 채택합니다. | |
| 사고를 방지하기 위해 모든 구동부에는 보호 커버가 장착되어 있습니다. | |
| 기계의 색상 | 파란색과 노란색(또는 고객 요청에 따라) |
주요 구성요소 및 매개변수
| 10T 유압 데코일러 |
강철 코일 폭: 1250mm에서 1500mm까지; 코일 내부 직경: 470mm에서 620mm까지 가변 가능 최대 외경: 1600mm 최대 코일 중량: 10000Kg; 오일 실린더 직경: 120mm 작업 속도: 0-15m/min 조정 가능 주 모터 전력 : 7.5KW AC 모터 수력 : 5.5kw 주파수 변환기 브랜드로 속도 제어: Yaskawa 디코일러는 루프 제어 기능을 갖추고 있어야 하며, 코일이 떨어지지 않도록 하는 배플도 있어야 합니다. 디코일러에는 4개의 세그먼트가 있습니다. |
| 성형부 |
프로파일 재질: 195-235Mpa GI 또는 탄소강 두께 범위: 3.0-4.0mm 최대 생산 속도: 분당 18미터 이상(비천공 프로파일의 경우, 절단 제외) 주 모터 동력 : 60kw, AC 모터, 주 기계 내부 모터 (브랜드 : 중국 Guomao) 기계 전압, 주파수, 위상: 380V, 50Hz, 3상 롤 스테이션: 20개 스테이션 롤러 재질: 경도 58-62 정도의 Gcr15 베어링 재질 크롬 도금 표면, CNC 샤프트 직경: ￠150mm 재질: 담금질 및 템퍼링 기능이 있는 SAE1045 전송: 기어 박스 200*500(외부는 주철이며 표면은 광택 및 페인트가 필요합니다. 내부는 60# 단조 및 프레스 금속입니다) |
| 펀칭 |
펀치와 돌리는 CR-12, 경도는 HRC 58-62이며 크롬 코팅은 펀치와 돌리 모두 전체 장치를 분해하지 않고도 쉽게 교체할 수 있어야 합니다. 전체 펀칭 작업은 작업자 콘솔에 위치한 PC에 설치된 프로그램에 의해 자동화되고 제어되어야 합니다. 수력 : 5.5kw 작동 압력: 12-16Mpa |
| 절단 |
기계는 유압 절단을 채택 성형 후 절단 : 롤 성형 후 시트를 필요한 길이로 절단합니다. 절단 동작: 주 기계가 자동으로 멈추고 절단이 진행됩니다. 절단 후 주 기계가 자동으로 시작됩니다. 블레이드 재질 : CR12열처리 포함 길이 측정: 자동 길이 측정 길이 공차: 4700mm+/- 2mm |
| 자동 스태커 및 전송 테이블 |
시트를 공기 압축기, 5.5KW로 가져옵니다(고객 제공) 공기 실린더 스윙 암 크기: 40mmx80mm 전송 전력: 4kw AC 모터 스태커 길이 12m, 전송 테이블 길이 25m 1.0인치 이중선 체인에 의한 전송 구동 전송 롤러: 크롬이 포함된 ASTM1045, 롤러 직경은 80mm입니다. 운반 능력: 최대 5000Kgs 용량 길이: 500-12000mm 최대 스태커 높이: 300mm |
| 유압 스테이션 |
수력: 11kW 작동 압력: 20-25Mpa 조절 가능 솔레노이드 밸브: 3 그룹 유압 오일: 46# 유압 오일 색상: 파란색(또는 고객 요청에 따라) |
| 컨트롤 카비넷 |
프로파일 길이 및 수량의 프로그래밍 가능한 설정 절단 프로그램 완료 후 장비 자동 정지. 운영 체제 언어: 영어 및 중국어 길이와 수량을 제어하는 데 사용되는 컴퓨터입니다. 기계는 자동으로 길이를 자르고 필요한 수량에 도달하면 정지합니다. PLC 브랜드: 파나소닉 주파수 변환기 브랜드: Yaskawa, 수량: 1 터치스크린: 대만 Weinview |
